  • 공기조화기 선정시 유의사항

    Air Handling Unit

    기종선정에 필요한 필수항목(Common Coil/증기가습기 사용시)

    - 시스템 풍량 및 실내급기풍량선정

    - 증기압력 및 온도선정

    - 냉난방부하량

    - 기내외정압선정

    - 가습방법 및 필요가습량선정

    - 시스템 풍량처리방법

    - 공급냉온수온도 및 수량선정

    - 필터형식 및 수량선정

    공기조화기의 압력손실

    기내 정압손실=냉수코일 정압손실X핀피치의 보정계수X공기온도 보정계수

    - 가열(온수 또는 증기) X 코일정압손실X핀피치 보정계수X공기온도 보정계수

    - 에어필터 정압손실

    - 댐퍼 및 케이싱 정압손실

    - 복합형 보정계수

    - 엘리미네이터 정압손실

    핀피치 보정계수 (Static Pressure Loss Factor by Fin Pitch)

    air_conditioner

    동관 규격 및 FIN PITCH에 따른 전열면적표(HEAT TRANSFET RAEA TABLE)

    air_conditioner

    동관 규격 및 FIN PITCH에 따른 전열면적표(HEAT TRANSFET RAEA TABLE)

    air_conditioner

    표준공기조화기의 사양

    air_conditioner

    냉, 온수 코일의 능력조건

    - 냉방코일 입구 공기 온도: 1 27.5°C CB, 22°C WB 2 냉수입/출구 수온 : 5°C/10°C

    - 난방코일 입구 공기온도 : 15°C, 온수 입/출구 수온 : 60°C/50°C

    스팀 콩일의 능력조건

    - 증기코일 입구 공기온도 : 15°C, 증기압력 2.0Kg/l, G의 포화증기

    냉, 난방 능력은

    - 입구공기조건 및 열원공급조건에 따라 능력이 변화합니다.

    표준규격

    - 본 표는 표준규격이며 주문에 의한 특수 사양도 제작 합니다.

    온수 및 중기코일 정압손실 (Static Pressure Loss of Water and Steam Coil)

    air_conditioner

    에어필터, 에리미네이터, 믹스박스 및 케이싱, 복합형 보정 정압손실

    air_conditioner

    댐퍼 압력간하(PRESSURE DROP)

    air_conditioner

    공기온도에 의한 보정계수(Static Pressure Loss Factor by Air Temp)

    air_conditioner

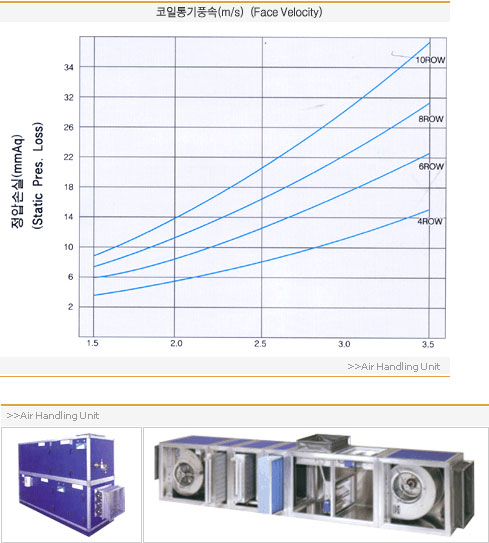

    냉수코일 전압손실 곡선(Static Pressure Loss of Cooling Coil)

    air_conditioner
